Металлический уголок над проёмом: какие размеры взять из проекта для заказа

• план или разрез стены с нужным проёмом;
• узел перемычки — деталь, где показаны уголок и его положение;
• спецификацию металла или ведомость элементов;
• примечания по стали, защите от коррозии и монтажу.

Сверьте обозначение узла с планом: в проекте может быть несколько похожих проёмов, но с разными размерами и нагрузкой.

Обычно профиль обозначают буквой «L» и тремя числами, например L 100×100×8. Первые два числа — ширина полок, третье — толщина металла, всё в миллиметрах. Перепишите обозначение целиком: уголки с одинаковой шириной полок, но разной толщиной — не одно и то же.

В заказе также укажите длину одной детали и количество. Если в проекте задана марка стали или конкретный стандарт, перенесите эти данные без изменений. Не заменяйте указанное сечение похожим «по размеру» — допустимость замены должен подтвердить специалист.

Длина уголка обычно больше ширины проёма: его концы должны опираться на кладку по обе стороны. В проекте ищите общую длину элемента или размеры опирания. Не считайте её автоматически как ширину проёма плюс произвольный запас: требуемая опора зависит от стены, нагрузки и принятого конструктивного решения.

Если длина на чертеже не указана, проверьте размерную цепочку и узел. Не прибавляйте к длине толщину штукатурки или отделки, если проект этого не требует. Для заказа важен размер металлической детали, а не готового проёма после отделки.

Подготовьте данные по каждому типу перемычки:

• обозначение и сечение уголка;
• длину одной заготовки;
• количество деталей;
• марку стали или стандарт, если они указаны;
• требования к резке и защитному покрытию из проекта.

Если уголки устанавливаются парой, уточните, как это показано в узле, и заказывайте количество на все проёмы с учётом каждой детали. Приложите к заявке фрагмент чертежа с размером и номером узла — так проще избежать путаницы.

Проверьте единицы измерения

Сечение обычно указывают в миллиметрах, а длину на чертеже могут дать в миллиметрах или метрах. Переведите значения и запишите единицы рядом с каждым размером.

Сверьте фактическую стену

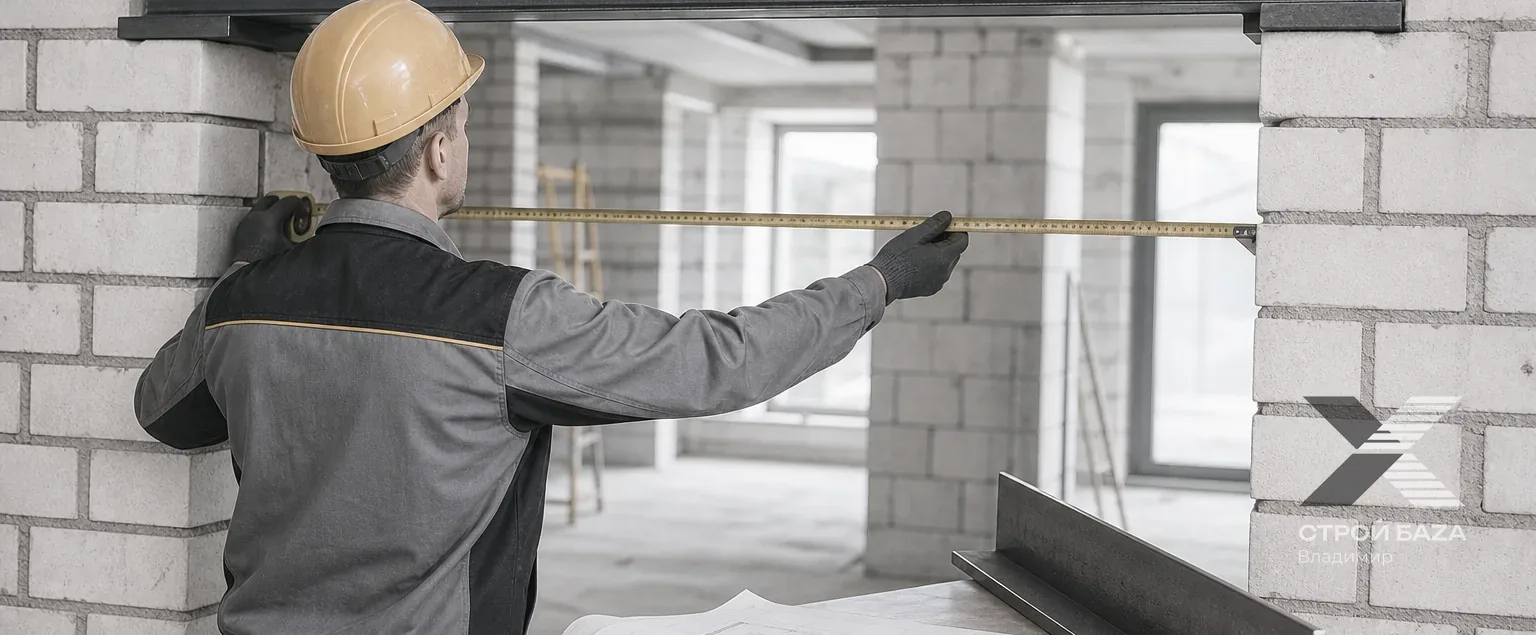

Замерьте толщину стены и сопоставьте её с проектным узлом. Не выбирайте ширину полок только по этому замеру: положение уголков и ширина их полок должны соответствовать чертежу.

Уточните неясные обозначения

Если на плане и в спецификации разные данные, не выбирайте удобный вариант самостоятельно. Запросите уточнение у проектировщика или ответственного специалиста.

• выбирать уголок только по ширине проёма;
• путать ширину полки с длиной детали;
• не учитывать опирание на кладку;
• самостоятельно уменьшать толщину металла;
• не проверять количество уголков в узле;
• заказывать по чертежу похожего, но другого проёма.

Для заказа выпишите из проекта сечение, длину, количество и требования к материалу. Отдельно проверьте размер опирания и номер узла. Если какого-то параметра нет или чертежи расходятся, сначала получите уточнение: размеры несущего элемента нельзя определять на глаз.
