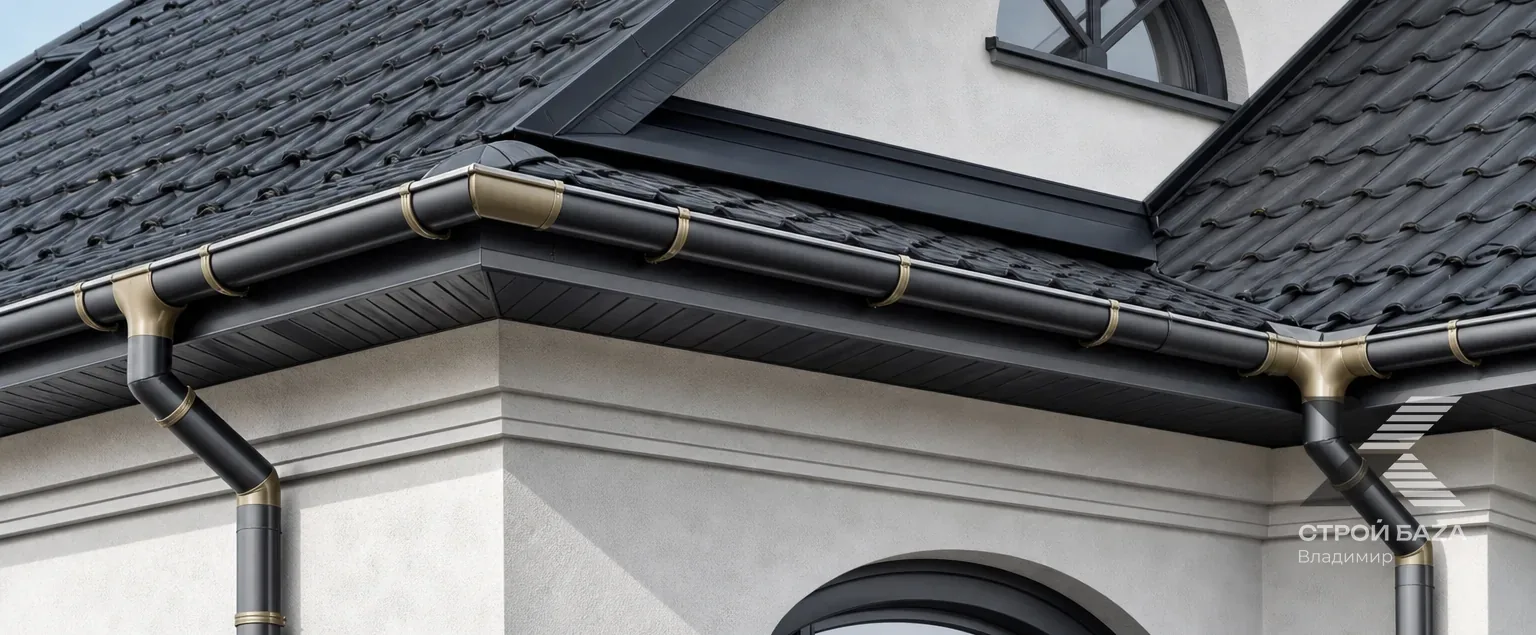

Какие соединительные элементы нужны водостоку на крыше сложной формы

• соединитель желобов — стыкует прямые участки;
• внутренние и внешние углы — обходят углы здания;
• заглушки — закрывают торцы желоба;
• воронки — переводят воду из желоба в трубу;
• колена и соединители труб — меняют направление и соединяют вертикальные участки;
• хомуты и кронштейны — удерживают трубы и желоба на фасаде и карнизе.

На каждом повороте желоба поставьте внутренний или внешний угол — тип детали выбирают по тому, куда направлен угол здания. Для прямого карниза используют соединитель желобов. Если есть эркер, выступ или несколько коротких сторон, заранее отметьте на схеме все повороты и измерьте расстояния между ними.

Угол не заменяет соединитель прямых участков: для сборки системы могут понадобиться оба вида деталей. Проверьте, предусмотрен ли уплотнитель в конструкции соединителя и как он устанавливается. Детали разных серий могут не подходить друг к другу даже при похожем внешнем виде.

Желоба соединяют специальными муфтами или соединителями, а их торцы закрывают заглушками. Не заменяйте эти детали случайными креплениями: стык должен сохранять герметичность и удерживать желоба при нагрузке.

Металлические и пластиковые элементы по-разному реагируют на нагрев. При монтаже соблюдайте метки и зазоры, указанные для выбранной системы, и не зажимайте желоб жёстко в соединителе. На длинном прямом участке может потребоваться компенсатор — проверьте это в инструкции производителя.

Воронку размещают в точке, куда по уклону направляется вода. Если участок крыши длинный или водосбор разделён выступами, может понадобиться несколько воронок и труб. Важно распределить их так, чтобы вода не переливалась через край желоба во время сильного дождя.

Для перехода к стене

Обычно используют два колена и отрезок трубы между ними: они подводят водосточную трубу от воронки к фасаду. Колена подбирают по диаметру и углу, предусмотренным системой.

Для изменения направления трубы

Прямые участки соединяют муфтами, а нужное направление задают коленами. Если труба разветвляется, используйте специальный тройник, совместимый с диаметром труб. Нижний отвод направляет воду от фундамента, но сам по себе не заменяет организованный водоотвод от дома.

• материал, форму и диаметр желобов и труб;
• число углов, стыков, заглушек и воронок по схеме;
• совместимость соединителей с выбранной серией водостока;
• способ крепления и наличие уплотнителей;
• места установки кронштейнов, хомутов и отводов.

• покупать детали только по внешнему сходству;
• путать внутренний и внешний угол;
• не учитывать места установки воронок;
• собирать стыки без предусмотренных уплотнителей;
• не оставлять требуемый зазор для температурного расширения.

Для сложной крыши заранее посчитайте повороты и стыки на схеме: так проще определить количество углов, соединителей, заглушек, воронок и элементов труб. Подбирайте детали одной совместимой системы и учитывайте инструкции по монтажу. Это поможет собрать водосток по форме крыши и направить воду к нужным точкам слива.
